技术支持：可定制
应用领域：3C数码金属件、手机、笔记本结构件，TYPE-C插头、新能源电池、精密医疗器械，钟表五金等精密激光点焊和连续焊接。
机型简介 · Model Profile

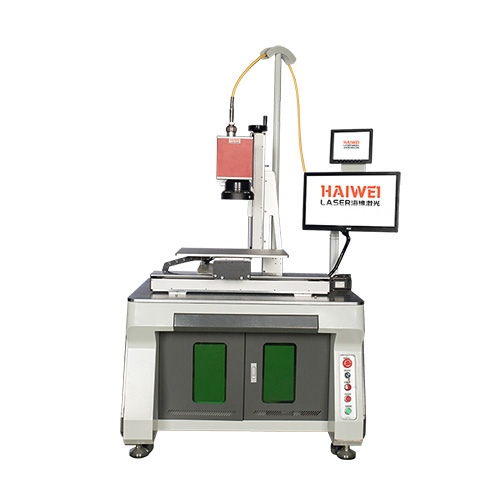

富彩vip振镜式激光焊接机采用先进的高速数字振镜系统，搭配脉冲/准连续/纳秒激光器，专业激光控制软件系统，实现产品的精密激光点焊或准连续焊接。焊接热影响小，产品变形小。极大的提高产品质量和加工速度。
机型特点 · Model Features
配置高性能的激光器，可实现不同脉冲峰值功率针对金属材料的焊接。
采用高速数字振镜，定位精度高，响应速度快。
可以选配扩展轴，满足更大范围的激光焊接。
选配CCD视觉定位，实现自动定位，满足自动化焊接。
富彩vip可以方便和外部上下料实现自动化连线。
设备型号 model | HW-LP-WS75E | HW-LP-WS150E | HW-LP-WS300E |
电力要求 富彩vipRequirements of power supply | AC220V/±10%,50Hz | AC380V/±10%,50Hz | AC380V/±10%,50Hz |
设备功耗 eqpipment power | 3KW | 6KW | 12KW |
平均功率 富彩vipLaser power | 75W | 150W | 300W |
激光波长 Wavelength | 1064nm | 1064nm | 1064nm |
峰值功率 Peak power | 5KW | 6KW | 10KW |
最大脉冲能量 富彩vipMax pulse energy | 35J | 40J | 70J |
反馈方式 富彩vipFeedback mode | 实时能量反馈控制 富彩vipEnergy feedback | ||
传输光纤 富彩vipFiber model | Japan MITSUBISHI SI200/SI300/SI400/SI600 L=5M | ||
分光方式 富彩vipDividing laser way | 富彩vip能量分光/时间分光(标配1路出光，最多4路出光) 富彩vipEnergy dividing/time dividing(standard 1 road light) | ||
工作范围 Work area | 100*100mm (可定制) | ||
波形设置 Waveform setting | 富彩vip任意拐点波形设置,1-20拐点 富彩vipArbitrary Waveform set,1-20 point | ||
参数储存 富彩vipParameter storage | 富彩vip8G空间，每个文件可调用32组参数 富彩vip8G SD memory, call 32 sets of parameters | ||
脉冲宽度 pulse width | 0.1ms-20ms | ||
脉冲频率 富彩vippulse frequency | 1HZ-100HZ | ||
I/O接口 input/output | 输入/输出I/O RS232 | ||
瞄准指示方式 Localization way | 红光/(选配CCD) Red diode indicator (option ccd) | ||
冷却方式 Cooling way | 水冷 Water chiller | ||
环境要求 Environmental requirements | 温度：13℃-28℃ 湿度：5%-75% 富彩vipTemperature:13℃-28℃ humidity:5%-75% | ||
外形尺寸L×H×W(mm) Equipment size | 1100×1000×500 | 1100×1000×650 | 1300×1130×660 |
